Gf-NVt8 96x 7-10 CS

Kunststoffgehäuse aus glasfaserverstärktem Polycarbonat mit Lackierung in RAL 7038, IP 54

Außenmaße: 754mm x 998mm x 310mm (B x H x T)

Innenmaße: 670mm x 877mm x 261mm (B x H x T)

mit Schwenkhebel, Doppelschließanlage (ohne Schloss und ohne Schlüssel);

incl. Blindzylinder

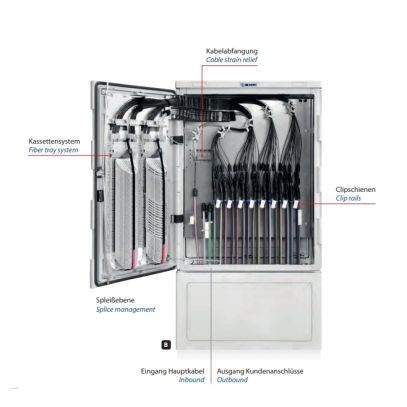

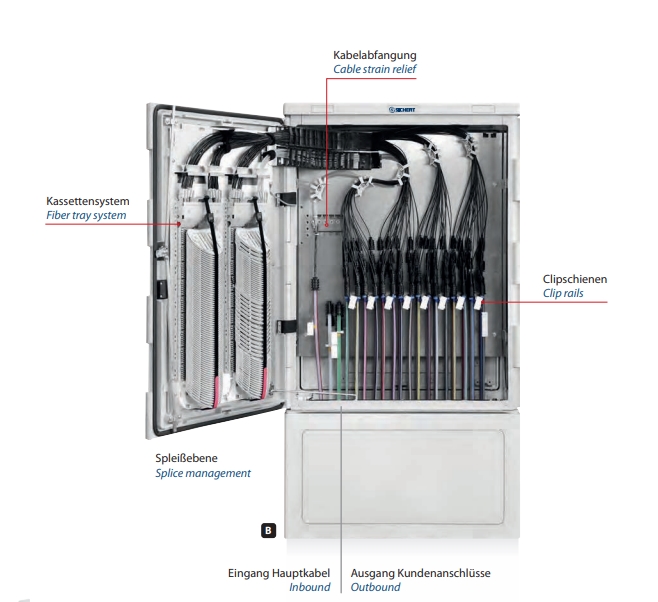

Grundgerüst mit montiertem Systemträger bestehend aus:

- Röhrchenmanagementsystem zur geordneten Aufnahme

von Mikroröhrchen,

- Werkzeugloser frontseitiger Fixierung und Zugentlastung

der Röhrchen mittels Gripper,

- Kabelführungssystem zur Begrenzung der Biegeradien und geordneten Mikrokabelführung,

- Clipschienen zur Befestigung von Glasfaserkabeln oder

Mikroröhrchen im HK-Bereich,

- Abfangung und Zugentlastung von 12 Hauptkabeln,

- 2 Energieketten zur Führung, Zugentlastung und Begrenzung der Biegeradien von Mikrokabeln und Glasfaserbündeln zum Spleißkassettenträgersystem,

- optionale Nachrüstmöglichkeit für Wanne zur Ablage von

Bündeladern

Spleißkassettenträgersystem bestehend aus:

- Kabelführungs- und Zugentlastungselementen

- 2x UMS Rahmen für je 9 Grundplatten zur Aufnahme von SE, SC und Splitterkassetten (für Spleißsystem FIST)

Kapazität:

144 x SC für 12 Fasern Crimpspleißschutz (1728 Fasern)

72 x SE für 12 Fasern Crimpspleißschutz (864 Fasern)

144 x SC für 6 Fasern Schrumpfspleißschutz (864 Fasern)

72 x SE für 12 Fasern Schrumpfspleißschutz (864 Fasern)

mit Bodenplatte bestehend aus 2 Aluminiumplatten mit

innenliegendem EPDM-Dichtelement,

Durchführungssystem für 96 x 7 bzw. 10mm und

12 x 12 - 20mm Röhrchen,

Möglichkeit für Loop-Einführung

Lieferumfang ab Werk:

112x Gripper DN7 und DN10,

9x Clip + Snapperfür DN12-14

9x Clip + Snapperfür DN16

9x Clip + Snapperfür DN20
