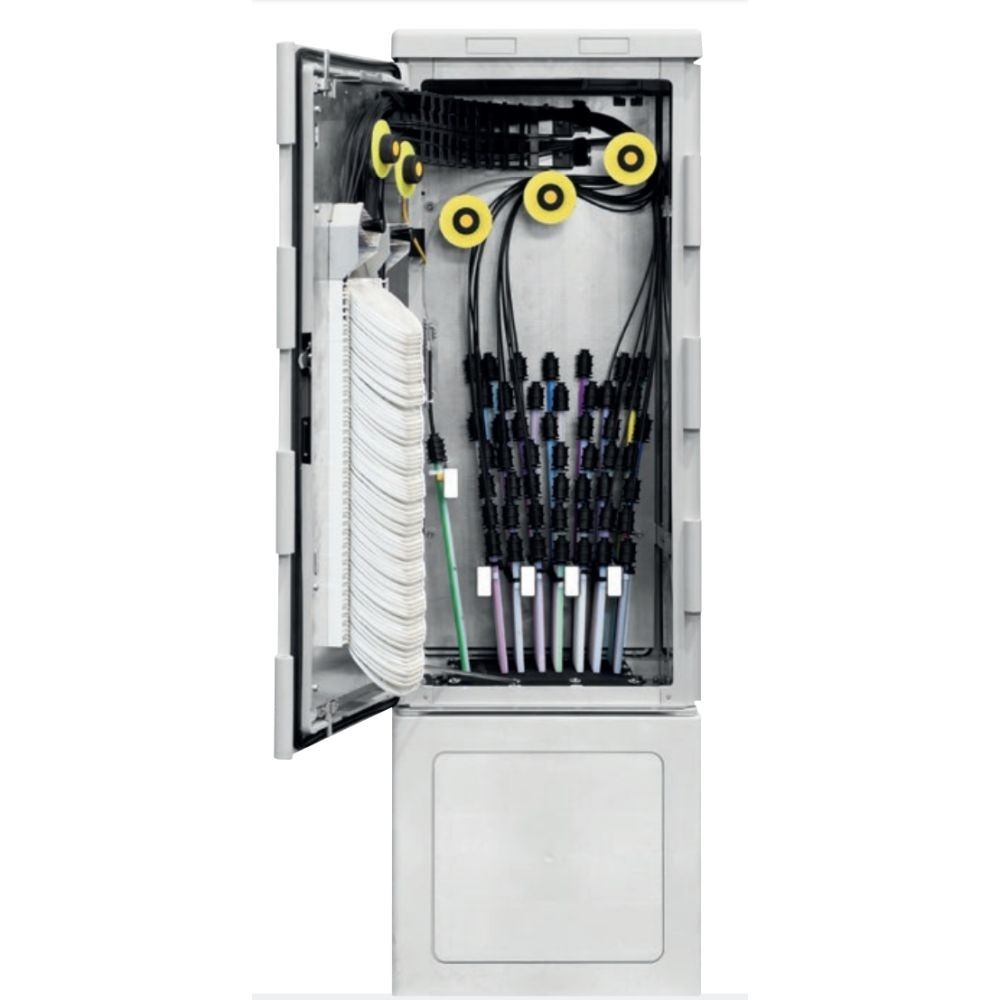

FCC-4 48x7 Überlänge

Kunststoffgehäuse aus glasfaserverstärktem Polycarbonat,

mit Oberflächenprofilierung gegen Plakatierung,

mit Schwenkhebel, Doppelschließanlage (ohne Schloss und ohne Schlüssel); inkl. Blindzylinder,

mit Lackierung in RAL 7038,

IP 54

Außenmaße: 442mm x 998mm x 310mm (B x H x T)

Innenmaße: 358mm x 877mm x 261mm (B x H x T)

Grundgerüst mit montiertem Systemträger FCC 4 bestehend aus:

- 4x doppelseitige Clipschiene zur Aufnahme von Mikroröhrchen

- Kabelführungselemente zur geordneten Mikrokabelführung

- 1x Clipschiene zur Befestigung von Glasfaserkabeln oder Mikroröhrchen

- Abfangung und Zugentlastung von 6 Hauptkabeln

- 2x OFC zur Führung, Zugentlastung und Begrenzung der

Biegeradien von Mikrokabeln und Glasfaserbündeln zum Spleißkassettensystem

- 4x Umlenkrolle zur Überlängenablage des VzK

- 1x Wanne für Bündeladerreserve (Loop) des HK

Spleißkassettenträgersystem bestehend aus:

- Kabelführungs- und Zugentlastungselementen

- 12 Grundplatten zur Aufnahme von je 6 Spleißkassetten (vollbestückt vormontiert)

- Kapazität:

72 Kassetten für 12 Fasern Crimpspleißschutz (864 Fasern)

Bodenplatte auf EPDM-Schaumstoff zur Einführung von:

- 49x 7mm

- 6x 12-20mm, inkl. Loopeinführung

Lieferumfang ab Werk:

72 x Spleißkassette SC (montiert)

50 x Clip DN 7

50 x Snapper DN 7

10 x Abdeckplatte

9 x Clip DN 12 + Snapper

3 x Clip DN 16 + Snapper

3 x Clip DN 20 + Snapper
